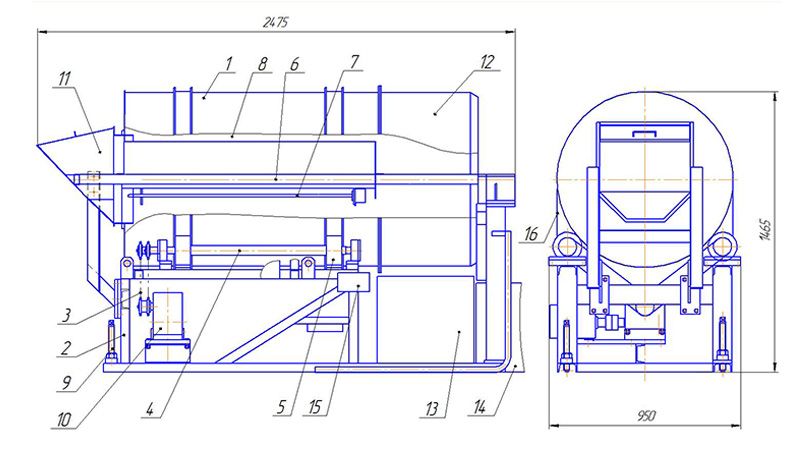

Загрузка влажного песка происходит через люк (поз.2), далее песок попадает в барабан (поз.1), нагрев в барабане происходит посредством электрических тэнов (поз.4), вращение барабана происходит с помощью передачи (поз.6) и валов с роликами (поз.8). Установка устанавливается под углом при помощи регулировочных винтов (поз.7), просушенный песок попадает на сетку (поз.3) и откалиброванный песок ссыпается в ящик (поз.9), крупная фракция и мусор попадает в ящик (поз.10)
Производительность, кг/час |
150...250* |
Число оборотов барабана, об/мин. |
4 |
Количество загружаемого песка, кг |
45±5 |
Температура внутри камеры сушки |
120° |
Время выхода камеры сушки на режим, мин |
40 |
Время нахождения песка в зоне сушки, мин |
10...12 |
Электроснабжение: - питающее напряжение, В - частота тока, Гц |
380 50 |
Установленная мощность, кВт - мощность электродвигателя привода барабана, кВт - мощность электронагревателей, кВт |
17,25 1,5 3,15 х 5 = 15,75 |
Габаритные размеры, мм - длина - ширина - высота |
2472 900 1437 |
Масса, кг |
1000 |
* Производительность зависит от состояния исходных материалов (их однородности, чистоты и начальной влажности), времени обработки и степени отработки технологического процесса сушки.
|
